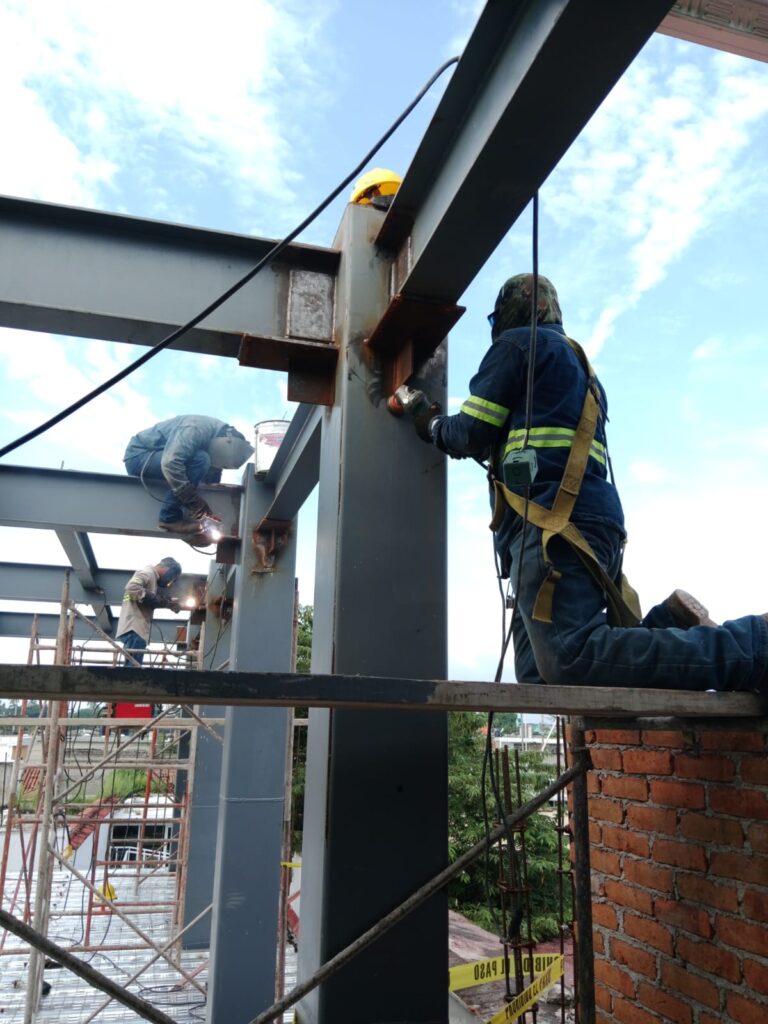

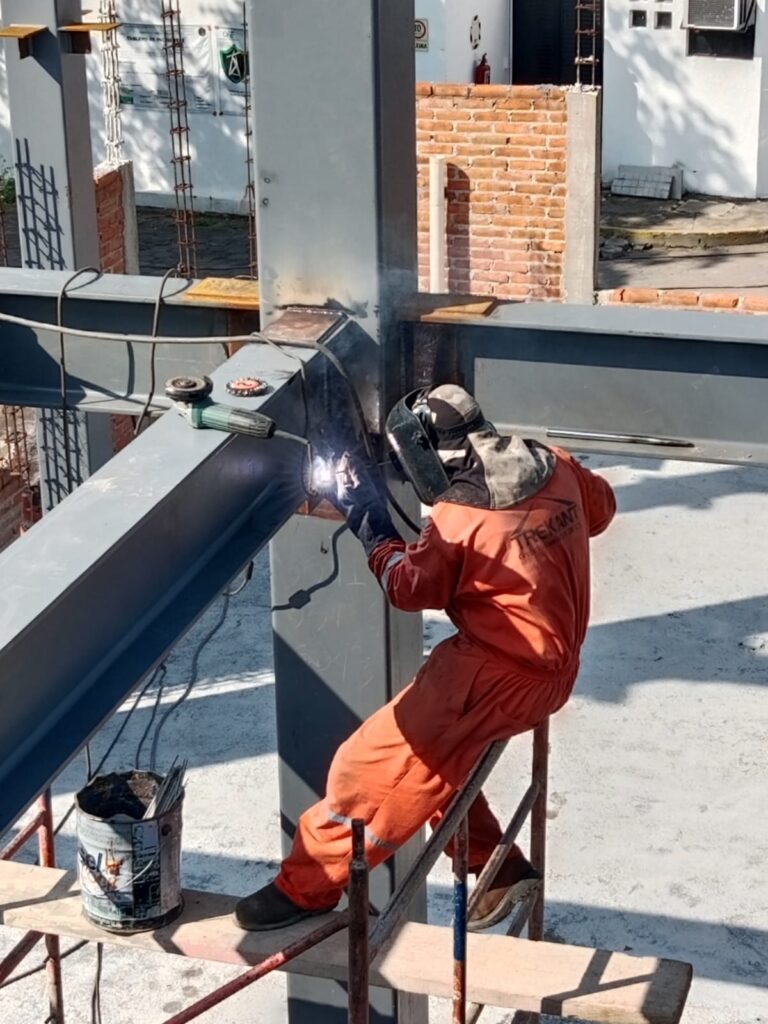

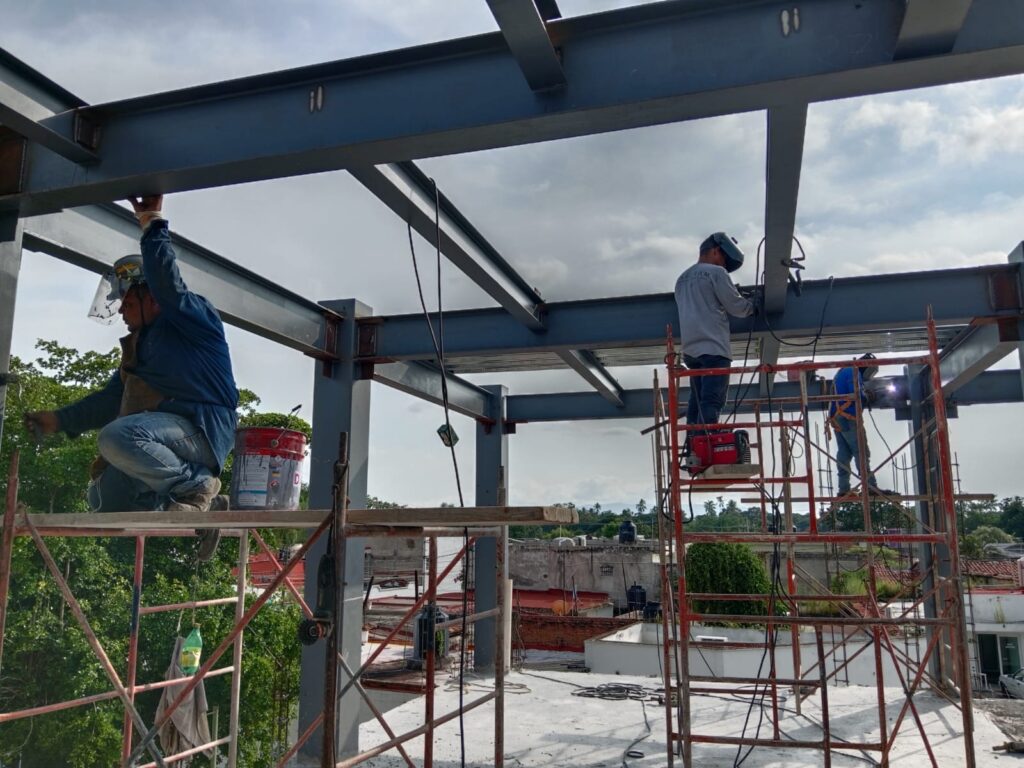

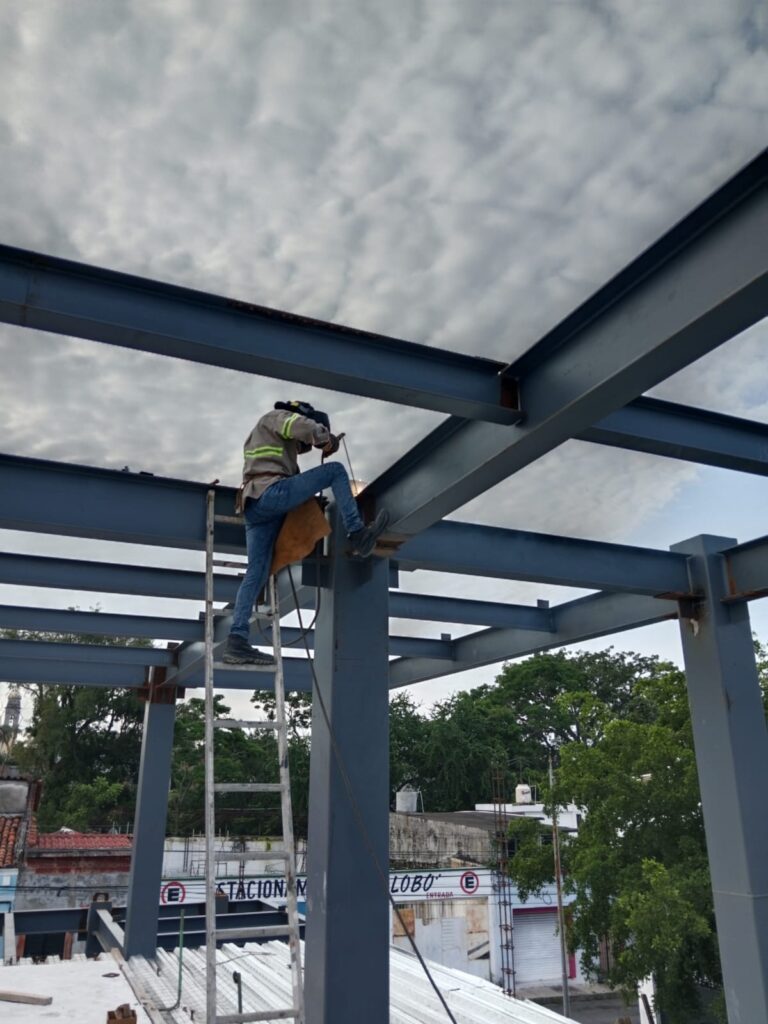

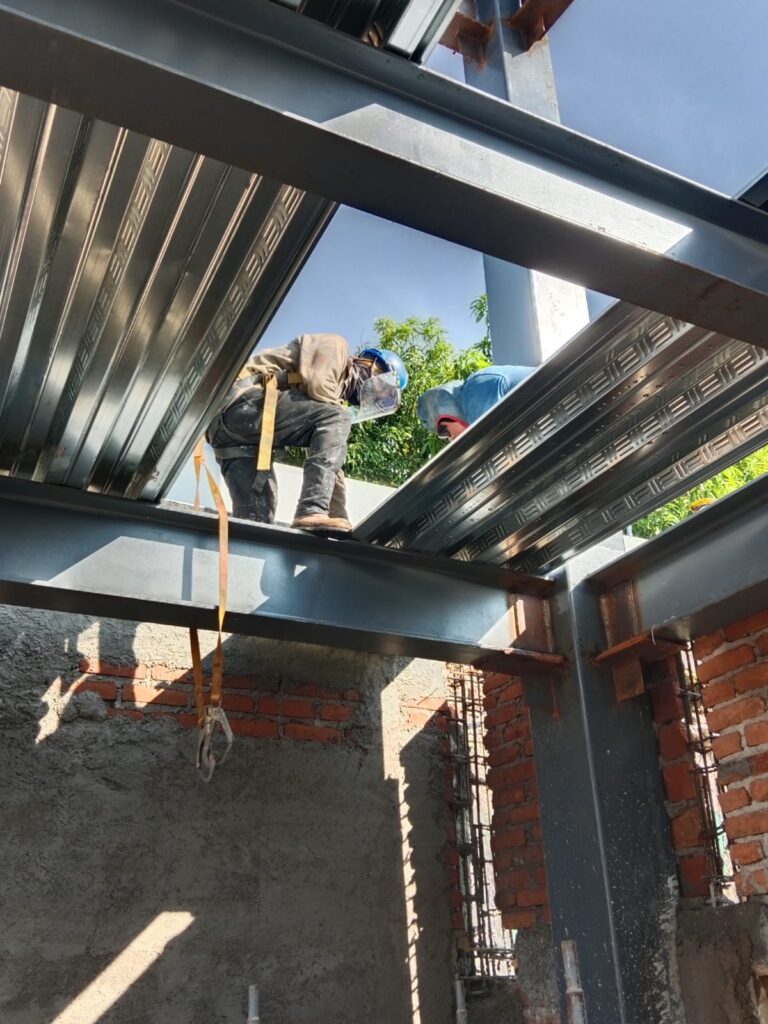

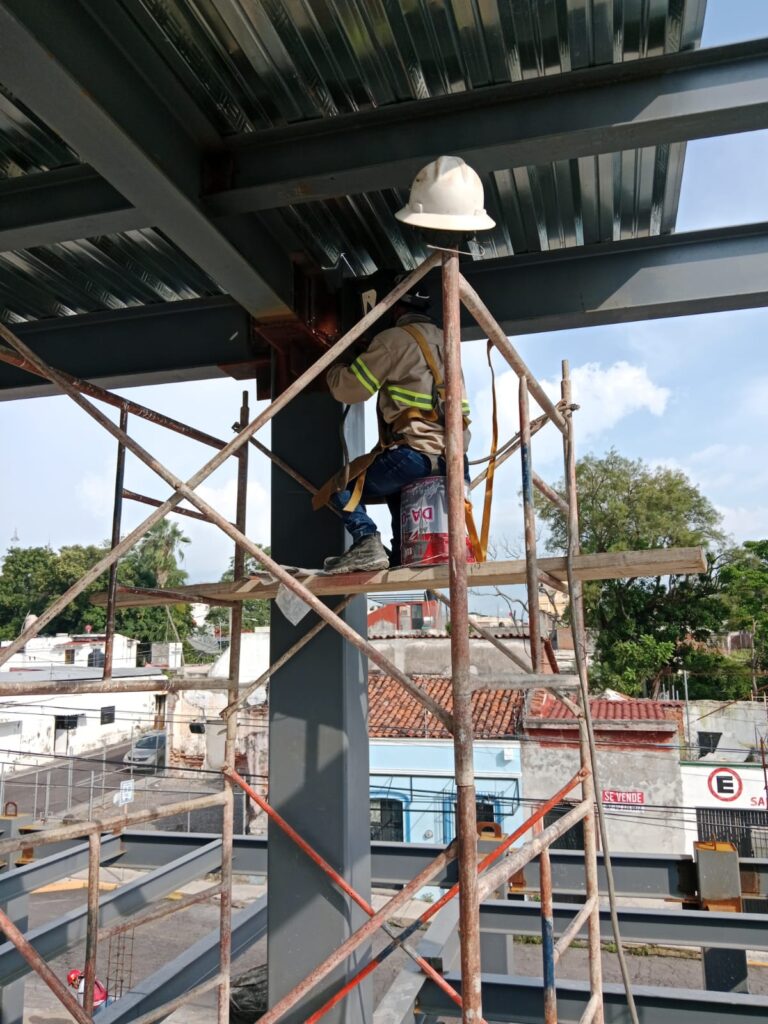

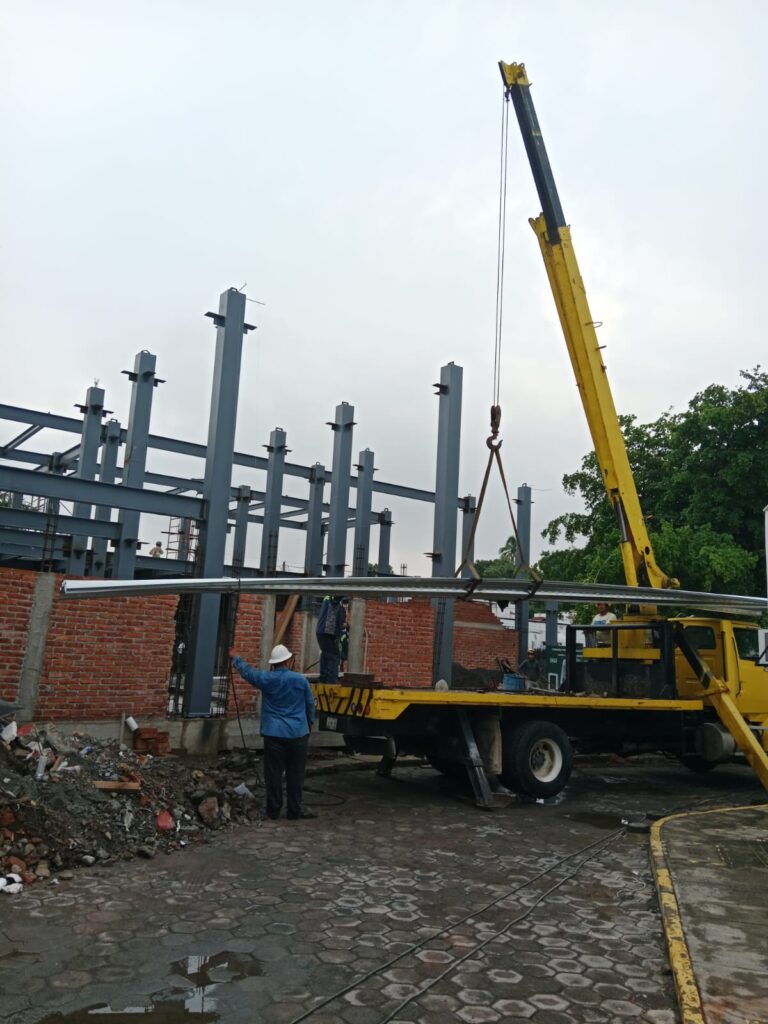

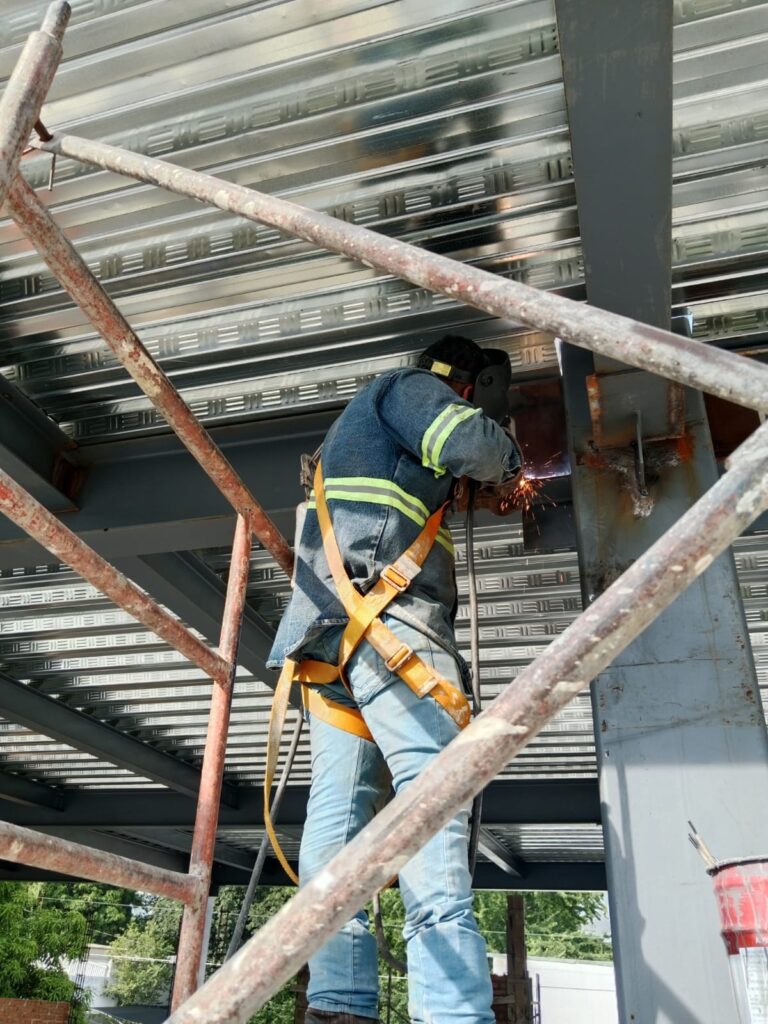

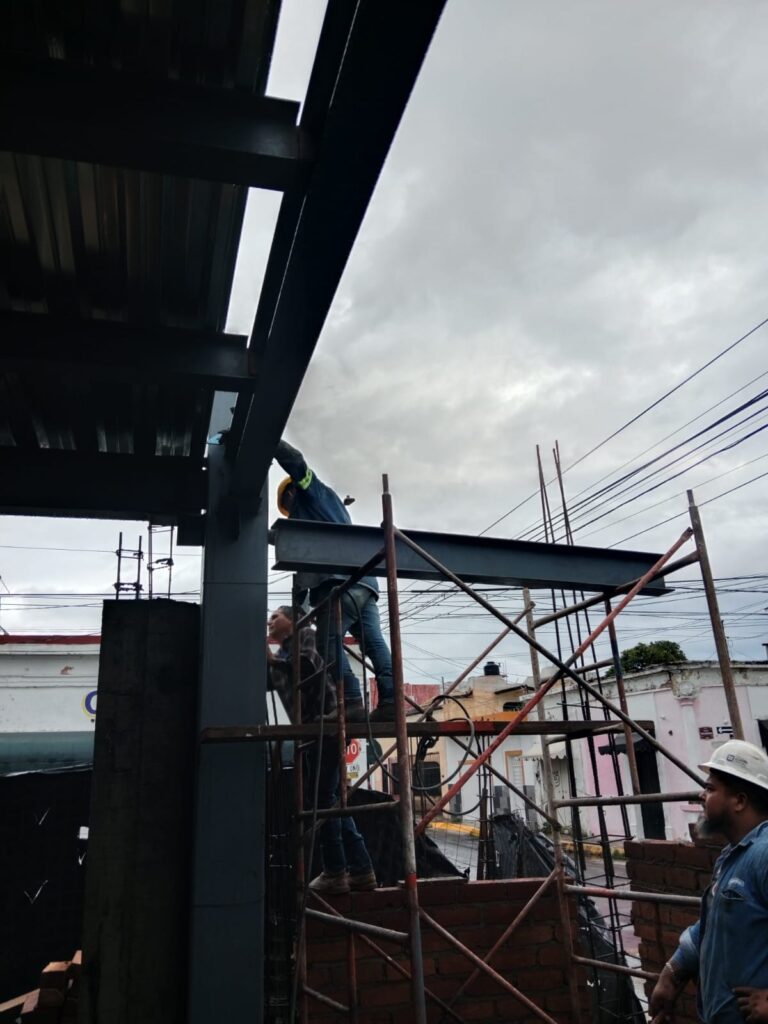

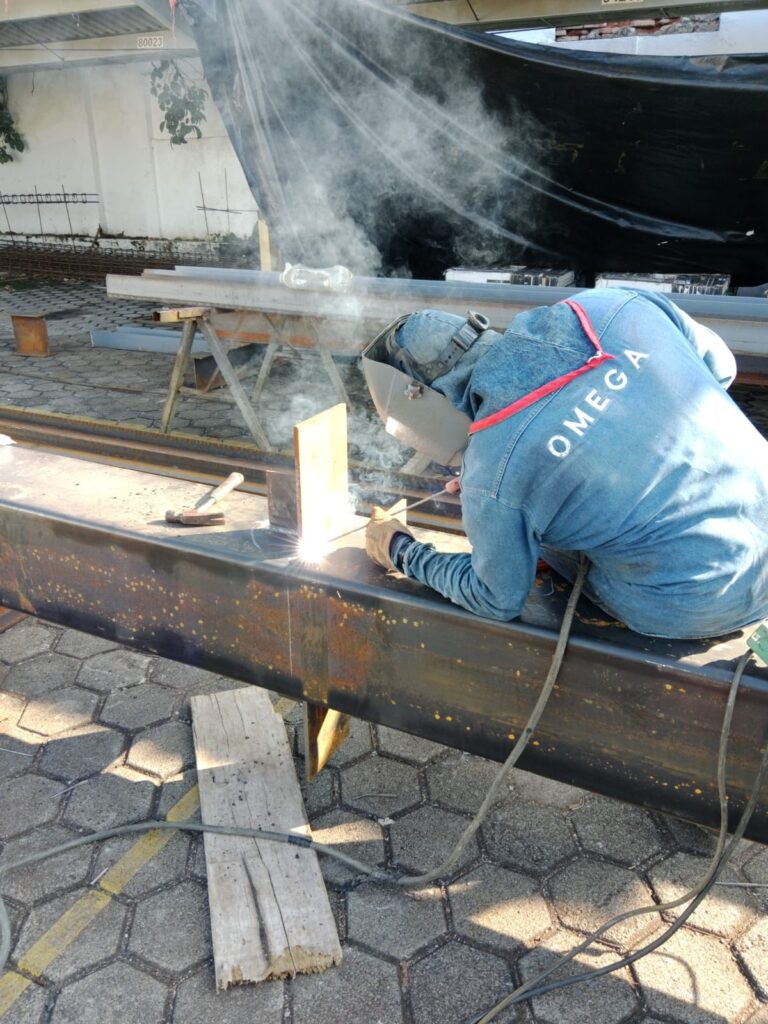

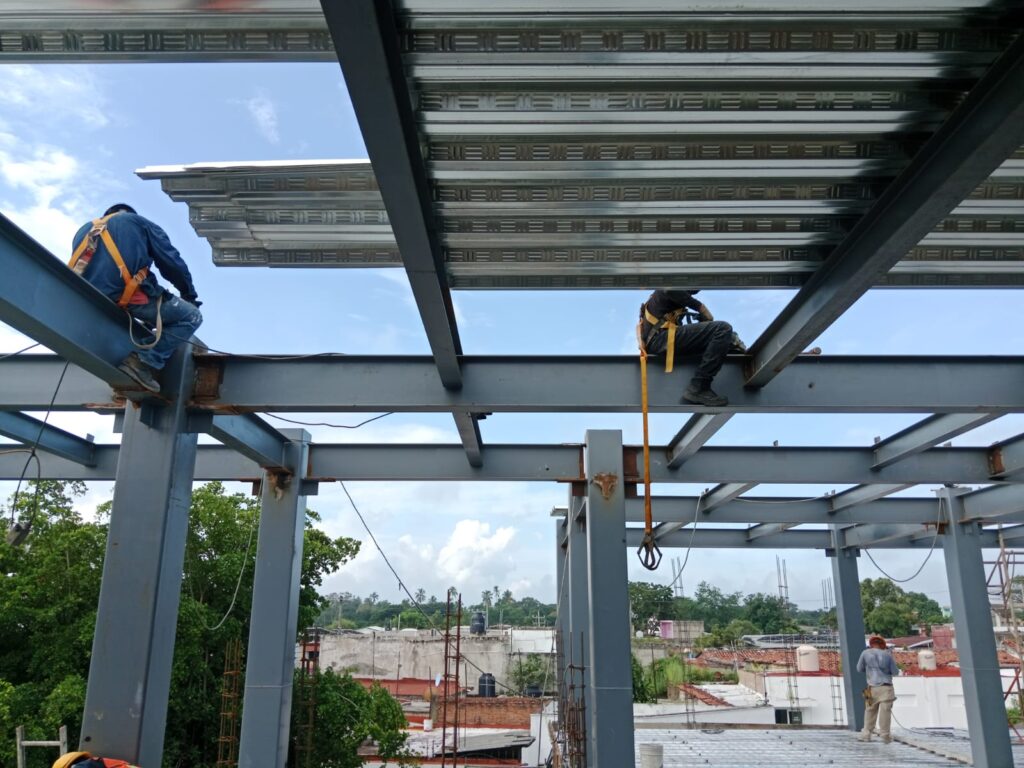

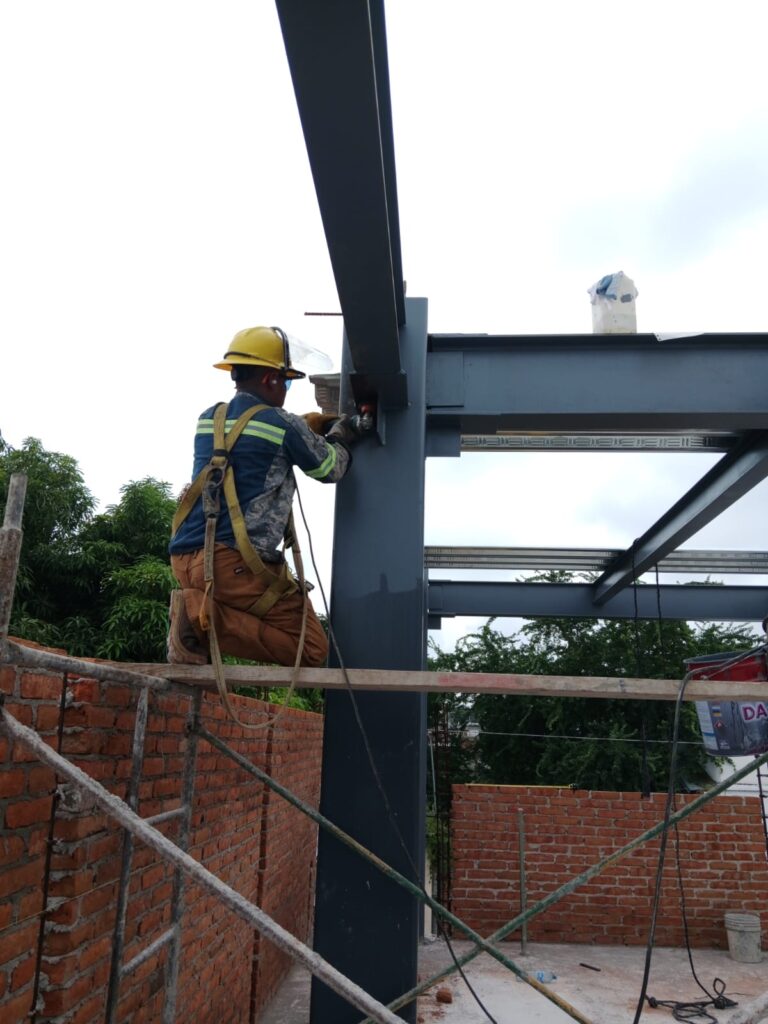

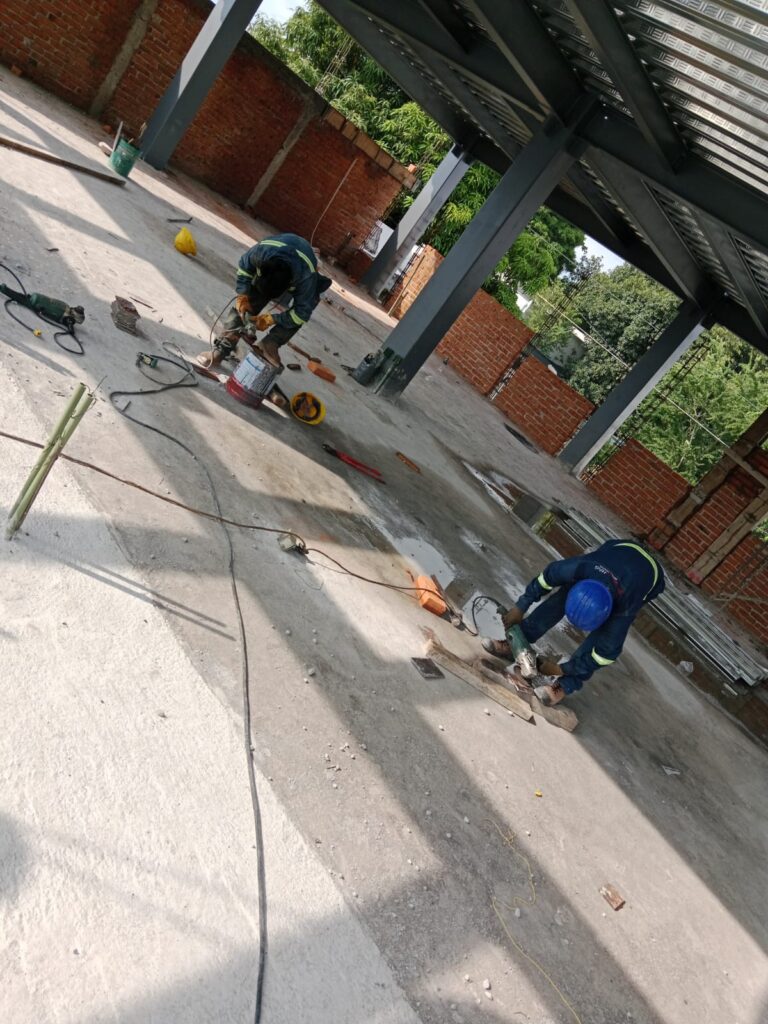

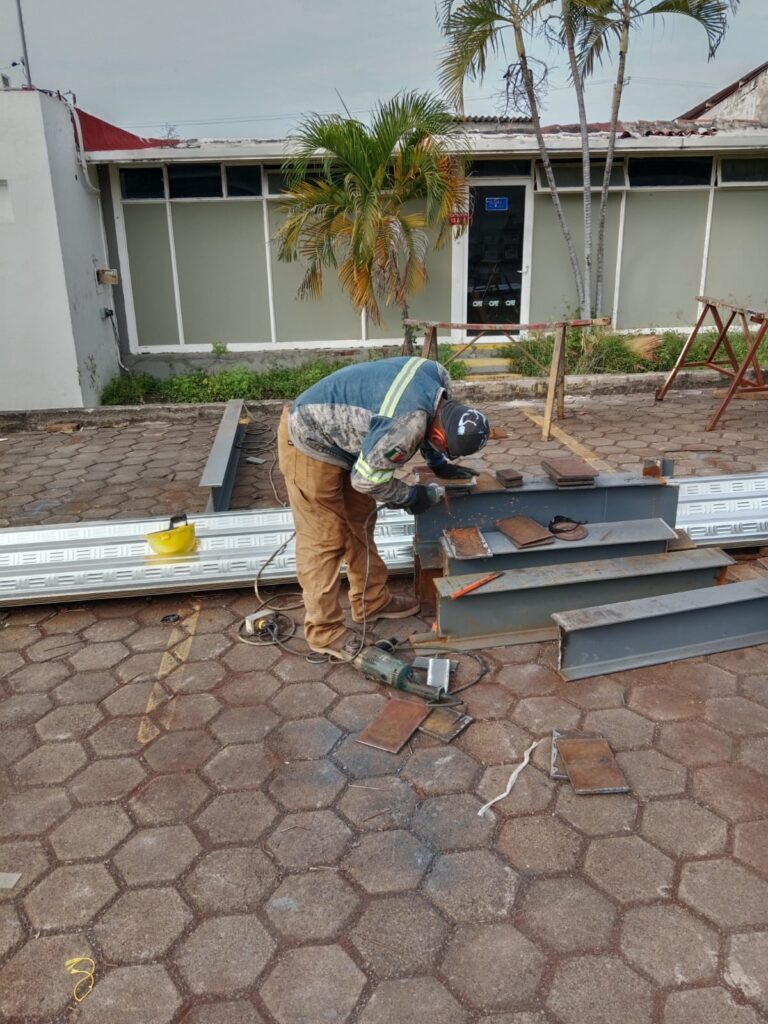

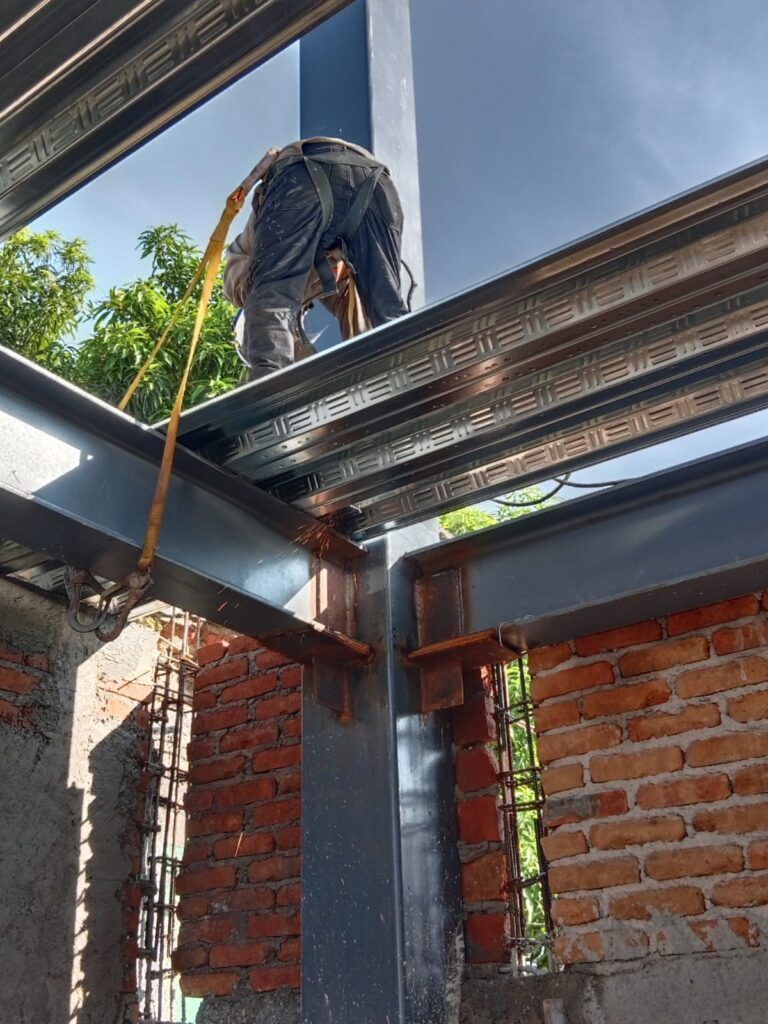

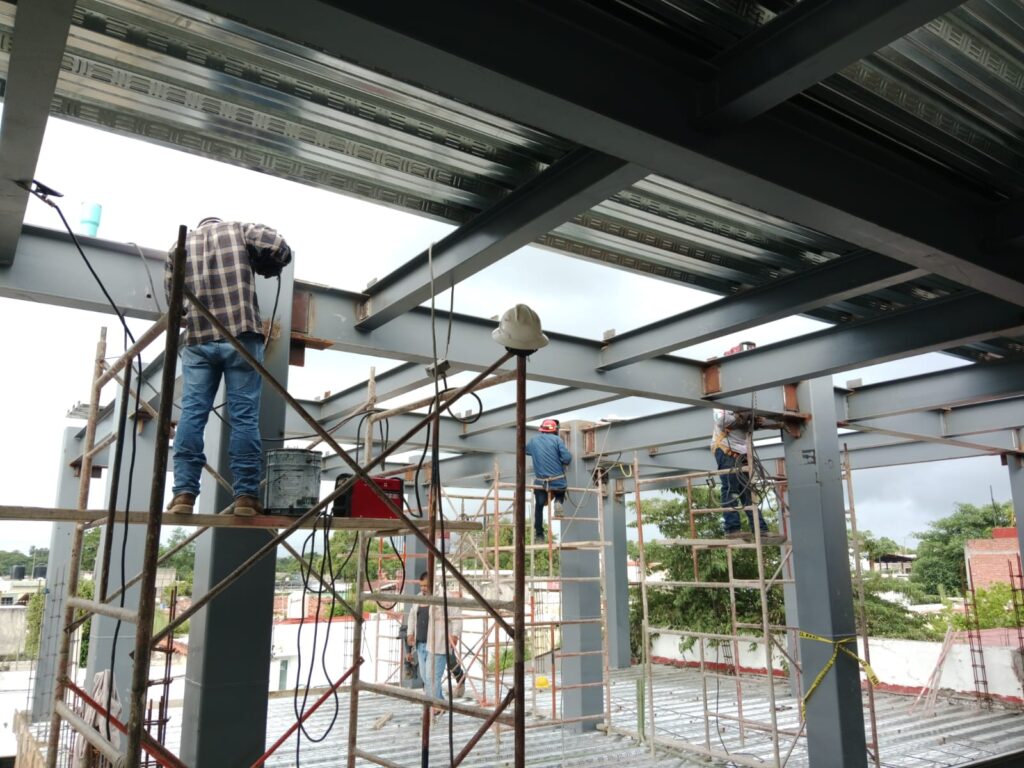

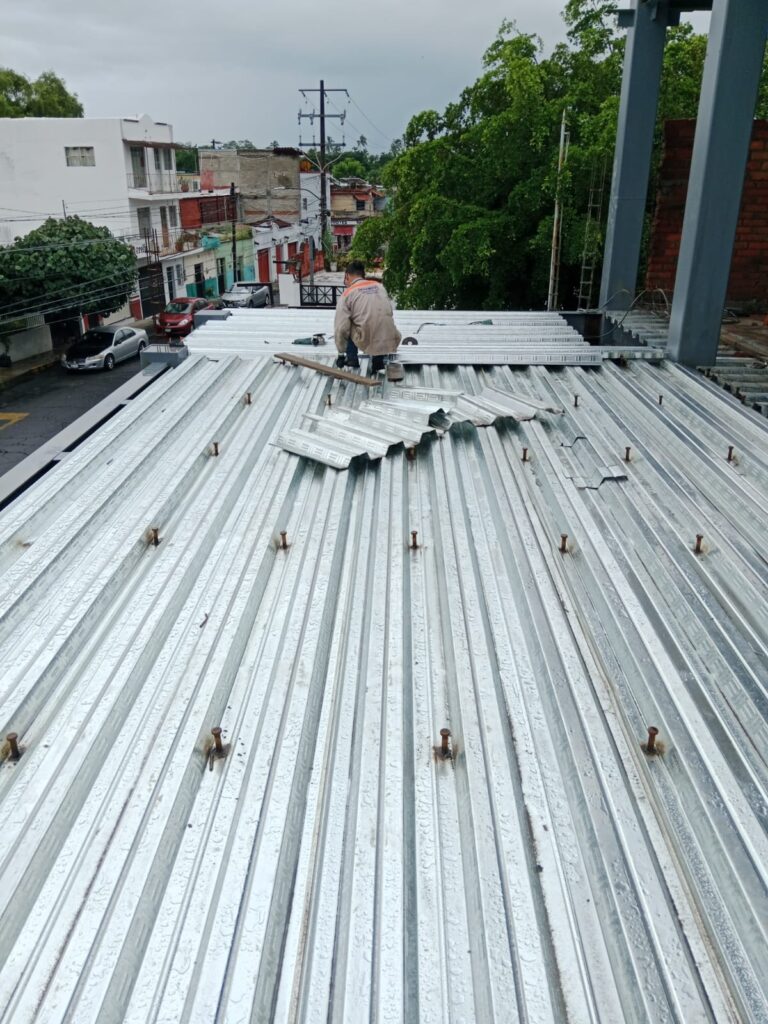

Este un edificio de dos niveles, con una altura máxima de 7.32 m y un peso que supera las 54 Toneladas, formado por un esqueleto de marcos rígidos a base de Columnas HSS de 14”x 14” 5/16”, con trabes principales IPR de 14” y 12”, unidas entres si, por medio de nodos rígidos a base de placa de ½” y placa de 3/8”: vigas secundarias IPR de 10” y 8” unidas con placas cortantes de 3/8” y adheridas por medio de soldadura eléctrica serie 7018, en proceso SMAW. El sistema de cubierta es a base de Losacero Sección 25 Cal. 22 de 5 cm de espesor en la capa de compresión, abarcando un área total de 884 m2, entre las dos plantas; conectada a la estructura por medio de conectores cortantes tipo pernos nelson de θ = 5/8” x 3_3/16” en cada uno de los valles y fronteras.
Esta estructura fue realizada para satisfacer la necesidad del cliente CFE para designar un espacio donde pueda realizar actividades administrativas dentro del municipio de Colima, Colima. Estructuralmente es un edificio seguro, denotando una arquitectura Sencilla / Moderna, adecuada con el espacio urbano colindante.
Este tipo de estructura metálica es adecuada para la zona sísmica debido a la alta ductibilidad que presenta el acero. Esta obra fue ejecutada bajo los estándares de calidad estipulados por los manuales AWS, de acuerdo a las normas vigentes NTCDF-2023 y Manuales proporcionados por el IMCA.
